ZDY6500K型煤礦用全液壓坑道鉆機
發布時間：2021/4/27 23:10:00
點擊次數：
ZDY6500K是一款專門為煤礦TBM配套(tao)開發的(de)大(da)功率全液壓分體式遙(yao)控鉆機。主機鉆進(jin)(jin)機構可沿TBM掘進(jin)(jin)軸線進(jin)(jin)行周向(xiang)旋(xuan)轉，進(jin)(jin)行TBM掘進(jin)(jin)過(guo)(guo)程(cheng)的(de)超(chao)前探(tan)測(ce)及四周探(tan)測(ce)施(shi)工(gong)。鉆機可配套(tao)多種鉆進(jin)(jin)工(gong)藝，以應(ying)對煤礦TBM掘進(jin)(jin)過(guo)(guo)程(cheng)中各(ge)類復雜地層(ceng)。相較于TBM現(xian)有(you)常規超(chao)前探(tan)鉆機，本鉆機轉矩、推(tui)進(jin)(jin)力、起拔力更(geng)大(da)，更(geng)適合300m以上的(de)深孔超(chao)前鉆探(tan)施(shi)工(gong)，可有(you)效(xiao)提高(gao)TBM綜合施(shi)工(gong)效(xiao)率。
一、簡介
ZDY6500K是一款專門為煤礦TBM配套開發的大功率全液壓分體式遙控鉆機。主機鉆進機構可沿TBM掘進軸線進行周向旋轉，進行TBM掘進過程的超前探測及四周探測施工。鉆機可配套多種鉆進工藝，以應對煤礦TBM掘進過程中各類復雜地層。相較于TBM現有常規超前探鉆機，本鉆機轉矩、推進力、起拔力更大，更適合300m以上的深孔超前鉆探施工，可有效提高TBM綜合施工效率。
二、簡要說明

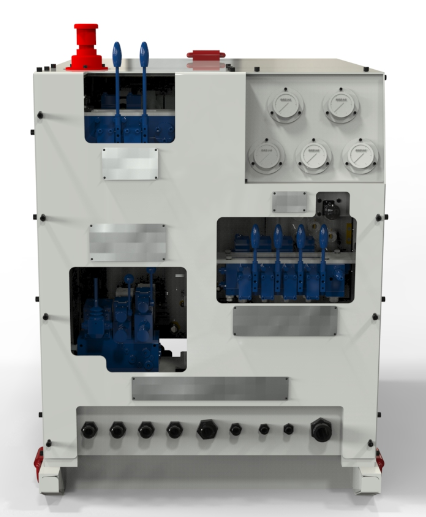

ZDY6500K一款專門為煤礦TBM配套開發的大功率全液壓分體式遙控鉆機。主要由主機、泵站、操作臺三部分組成，各部分間采用高壓油管連接。鉆機采用電液控制技術，所有輔助動作及鉆進動作均通過遙控器控制，最遠遙控距離達到50m，大大方便了操縱臺、主機的在TBM內部的布置。開發了可沿TBM掘進軸線周向旋轉的變幅裝置，可滿足TBM超前探、四周探測等鉆孔施工要求。鉆機可配套多種直徑規格及種類的鉆具，滿足多種孔徑、復雜地層的需求。相較于TBM現有常規超前探鉆機，本鉆機轉矩、推進力更大，更適合300m以上的深孔超前鉆探施工，可有效提高TBM綜合施工效率。鉆機周向角調節范圍±110°，主軸傾角調節范圍-40°～+60°，調高范圍600mm（輔助調節參數可根據TBM直徑定制）。導軌及上襯板采用新型耐磨材料，耐磨性好、使用壽命長。液壓系統關鍵液壓件選用國外進口泵、閥，壽命長、可靠性高，液壓系統采用恒功率負載敏感及恒壓變量技術，具有能耗低，系統發熱小的優點。
三、技術參數：
ZDY6500K是一款專門為煤礦TBM配套開發的大功率全液壓分體式遙控鉆機。主機鉆進機構可沿TBM掘進軸線進行周向旋轉，進行TBM掘進過程的超前探測及四周探測施工。鉆機可配套多種鉆進工藝，以應對煤礦TBM掘進過程中各類復雜地層。相較于TBM現有常規超前探鉆機，本鉆機轉矩、推進力、起拔力更大，更適合300m以上的深孔超前鉆探施工，可有效提高TBM綜合施工效率。
二、簡要說明
ZDY6500K一款專門為煤礦TBM配套開發的大功率全液壓分體式遙控鉆機。主要由主機、泵站、操作臺三部分組成，各部分間采用高壓油管連接。鉆機采用電液控制技術，所有輔助動作及鉆進動作均通過遙控器控制，最遠遙控距離達到50m，大大方便了操縱臺、主機的在TBM內部的布置。開發了可沿TBM掘進軸線周向旋轉的變幅裝置，可滿足TBM超前探、四周探測等鉆孔施工要求。鉆機可配套多種直徑規格及種類的鉆具，滿足多種孔徑、復雜地層的需求。相較于TBM現有常規超前探鉆機，本鉆機轉矩、推進力更大，更適合300m以上的深孔超前鉆探施工，可有效提高TBM綜合施工效率。鉆機周向角調節范圍±110°，主軸傾角調節范圍-40°～+60°，調高范圍600mm（輔助調節參數可根據TBM直徑定制）。導軌及上襯板采用新型耐磨材料，耐磨性好、使用壽命長。液壓系統關鍵液壓件選用國外進口泵、閥，壽命長、可靠性高，液壓系統采用恒功率負載敏感及恒壓變量技術，具有能耗低，系統發熱小的優點。
三、技術參數：
